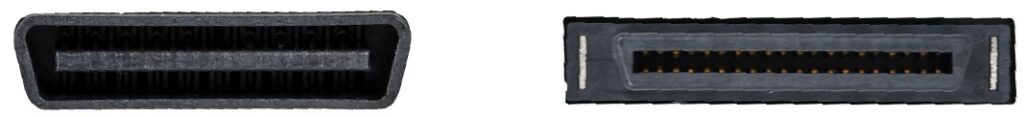

The CPU module have Male 40 pin board to board connection port as shown in Figure 2. Any module that have Female port can be connected with CPU module.

Expansion Port Pin Configuration

| Pin | GPIO |
|---|---|
| 1 | GPIO2 |
| 2 | GPIO3 |
| 3 | GPIO4 |
| 4 | GPIO17 |
| 5 | GPIO27 |
| 6 | GPIO22 |
| 7 | GPIO10 |
| 8 | GPIO9 |
| 9 | GPIO11 |
| 10 | GPIO5 |
| 11 | GPIO6 |
| 12 | GPIO13 |
| 13 | GPIO19 |
| 14 | GPIO26 |
| 15 | GPIO21 |
| 16 | GPIO20 |
| 17 | GPIO16 |
| 18 | GPIO12 |
| 19 | GPIO7 |
| 20 | GPIO8 |
| 21 | HD1_N |
| 22 | HD1_P |
| 23 | HD2_N |
| 24 | HD2_P |
| 25 | SCL |
| 26 | SDA |
| 27 | SCL1 |
| 28 | SDA1 |
| 29 | GPIO14 |
| 30 | GPIO15 |
| 31 | GPIO18 |
| 32 | GPIO23 |
| 33 | GPIO24 |
| 34 | GPIO25 |
| 35 | +5V |
| 36 | +5V |
| 37 | +3.3V |
| 38 | +3.3V |
| 39 | GND |
| 40 | GND |
